Editor manual - Manual de utilizare
PDF Manual de utilizareAm încercat să proiectăm editorul manual în cel mai simplu mod posibil, astfel încât să poată fi utilizat chiar și de utilizatori cu experiență limitată în utilizarea calculatorului. Cu toate acestea, necesită o scurtă introducere și puțină practică. Odată ce vă obișnuiți cu el, crearea schemelor de tăiere va fi rapidă și ușoară.

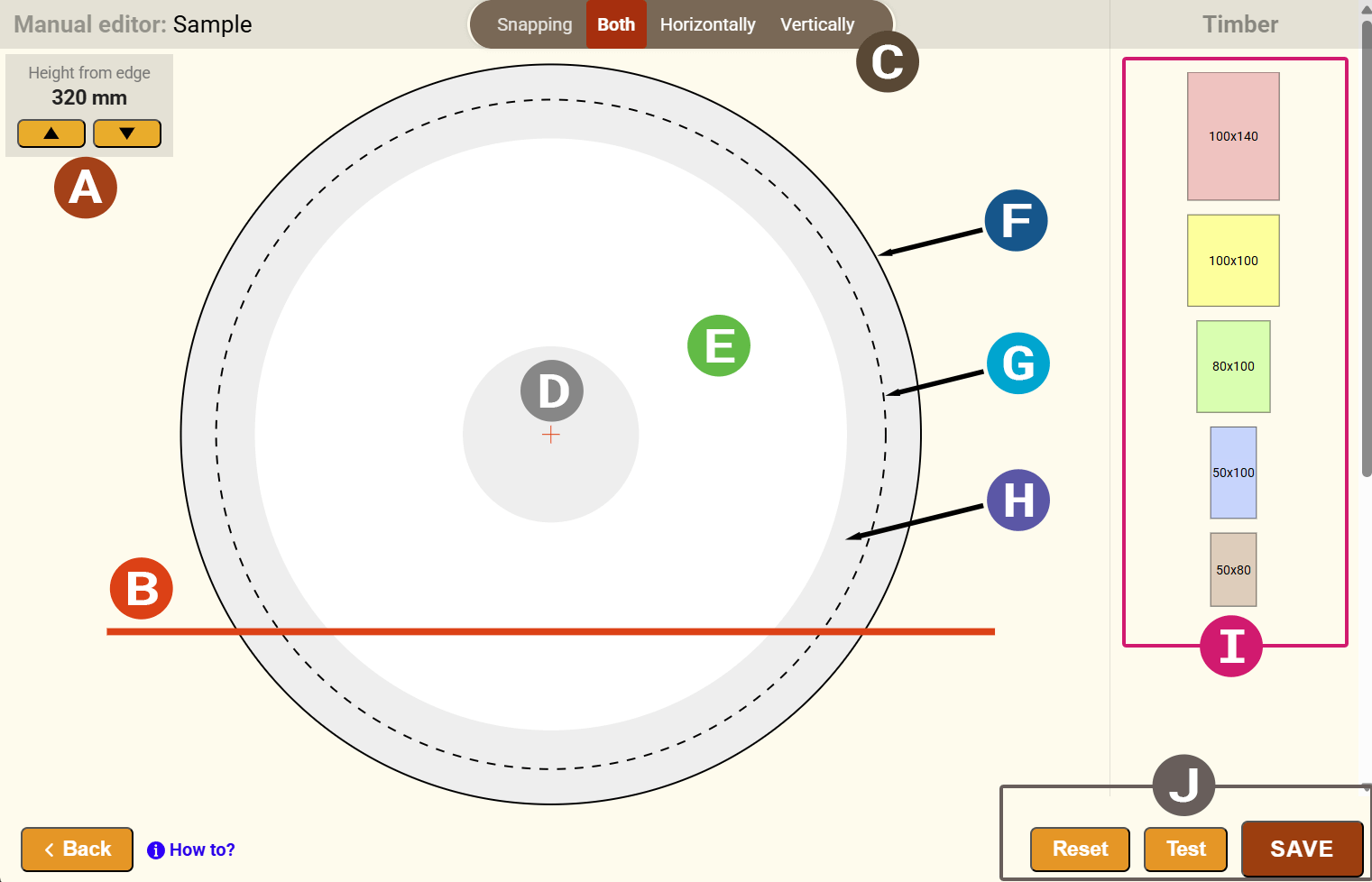

A | Setarea planului de tăiere de bază |
|---|---|
B | Plan de tăiere de referință (baseline) |
C | Aliniere magnetică |
D | Inima lemnului |
E | Alburn |
F | Diametru mare |
G | Diametru mic |
H | Zonă margine cu scoarță |
I | Produse de cherestea |
J | Butoane pentru procesarea schemei |
Setarea planului de tăiere de bază (baseline)
Setați înălțimea planului de tăiere de bază (linia de bază) folosind butoanele de pe marginea superioară.
Schemă fără rotire
Pentru schemele fără rotirea bușteanului, linia roșie – linia de bază – reprezintă limita inferioară sub care nu pot fi plasate elemente de cherestea. Înălțimea sa minimă, măsurată de jos, este determinată de tipul mașinii atribuite sau de parametrul acesteia „înălțime minimă de tăiere”.
Schemă cu rotire
Pentru schemele cu rotire, poziționarea liniei de bază este arbitrară. Condiția de bază este ca, după rotire, baza definită de linia de bază să fie suficient de lată pentru poziționarea stabilă a bușteanului. Linia roșie paralelă mai subțire indică grosimea minimă a ultimei scânduri, astfel încât elementele de cherestea din această zonă trebuie plasate mai sus și trebuie să depășească această linie. Distanța dintre linia de bază și grosimea minimă este definită pentru mașina respectivă prin parametrul „grosimea minimă a ultimei scânduri”.
Inserarea elementelor de cherestea
În partea dreaptă, în secțiunea editorului, sunt afișate elementele de cherestea atribuite schemei de tăiere. Pentru a plasa cheresteaua în zona bușteanului, faceți clic pe elementul selectat. Elementul de cherestea va fi plasat automat în zona bușteanului.
Plasarea cherestelei
Începeți prin a plasa cheresteaua pe linia de bază de la stânga la dreapta. Poziționați cursorul pe elementul de cherestea, apăsați butonul mouse-ului și trageți cheresteaua în locul de pe profilul bușteanului unde doriți să fie poziționată. Plasați treptat celelalte elemente de cherestea de la stânga la dreapta, pe straturi. Când elementul de cherestea este în poziția corectă și la distanța corectă față de celelalte elemente de cherestea pentru lățimea tăieturii, va apărea o linie albastră subțire sau mai multe linii, iar elementul se va fixa exact la locul lui, astfel încât lățimea de tăiere să fie menținută. Eliberați butonul mouse-ului și elementul de cherestea va fi plasat corect.
Rotirea / ștergerea elementelor de cherestea
Elementele de cherestea pot fi rotite sau șterse. Poziționați cursorul deasupra elementului de cherestea și apăsați tasta "R" pentru a-l roti sau tasta "D" pentru a șterge elementul respectiv.
Aliniere magnetică
Sistemul fixează automat elementul de cherestea, pe orizontală și pe verticală, la cele deja plasate în zonă. Totuși, în anumite cazuri este necesară dezactivarea fixării. În acest scop, în partea superioară a editorului există un comutator prin care poate fi dezactivată una dintre direcțiile de fixare. De exemplu, dacă selectați opțiunea verticală, fixarea orizontală va fi dezactivată și veți putea deplasa elementul oriunde pe direcție orizontală.
Zoom - mărire
Prin rotirea rotiței mouse-ului, schema de tăiere poate fi mărită sau micșorată.
Testarea și salvarea schemei
După plasarea mai multor elemente de cherestea, recomandăm să verificați periodic schema apăsând butonul Test. Dacă poziția oricărui element de cherestea este incorectă, sistemul va marca elementele problematice. Dacă schema este finalizată, apăsați butonul Salvează, schema va fi salvată în sistemul nostru, pașii individuali de tăiere vor fi generați și trimiși către aplicația mobilă.
